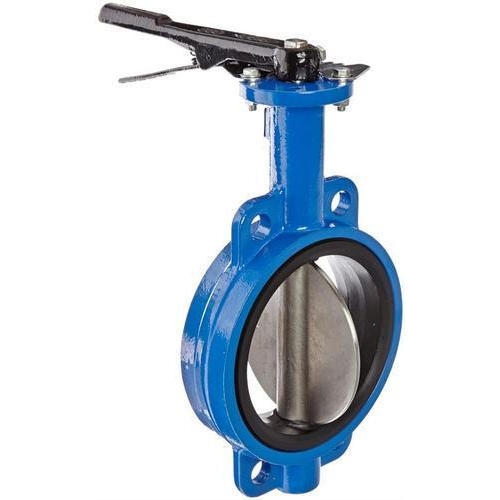

– Válvula mariposa tipo wafer
– Cuerpo de fundición nodular (GG-20)
con 4 orejetas para montaje entre bridas
de acuerdo a normas ANSI 150 y
EN 1092 PN 10/16
– Fabricadas desde 2” a 12“
– Elastómero en BUNA-N opcional EPDM.
Moldeado en formato envolvente
con O´Ring evitando el uso de juntas
– Disco de acero inoxidable AISI 316 (CF8M)
– Platina: Brida para montaje de
actuadores según ISO 5211
– Longitud entre caras según EN
558-1 Serie 20 (DIN 3202 K1)
– Recubrimiento con pintura Epoxi horneada
– Máxima presión de trabajo: 16 bar
– Temperatura de trabajo -20ºC +120 ºC
